CAS D’APPLICATION
RENOVATION DE L‘ABBAYE D’AMBRONAY
La Technologie 3D au Service du Patrimoine
VOS EXPERTS EN CONCEPTION NUMÉRISATION ET IMPRESSION 3D
Lundi-vendredi: 9:00-18:00
Samedi-dimanche: fermé
#Scan3D | #BIM | #Conception3D | #Architecture | #Construction
Cette prestation s’inscrit dans le cadre d’un vaste projet de rénovation du site, visant à préserver et valoriser ce patrimoine historique unique. Dans cet article nous allons voir les différentes étapes et techniques utilisées pour mener à bien cette mission.

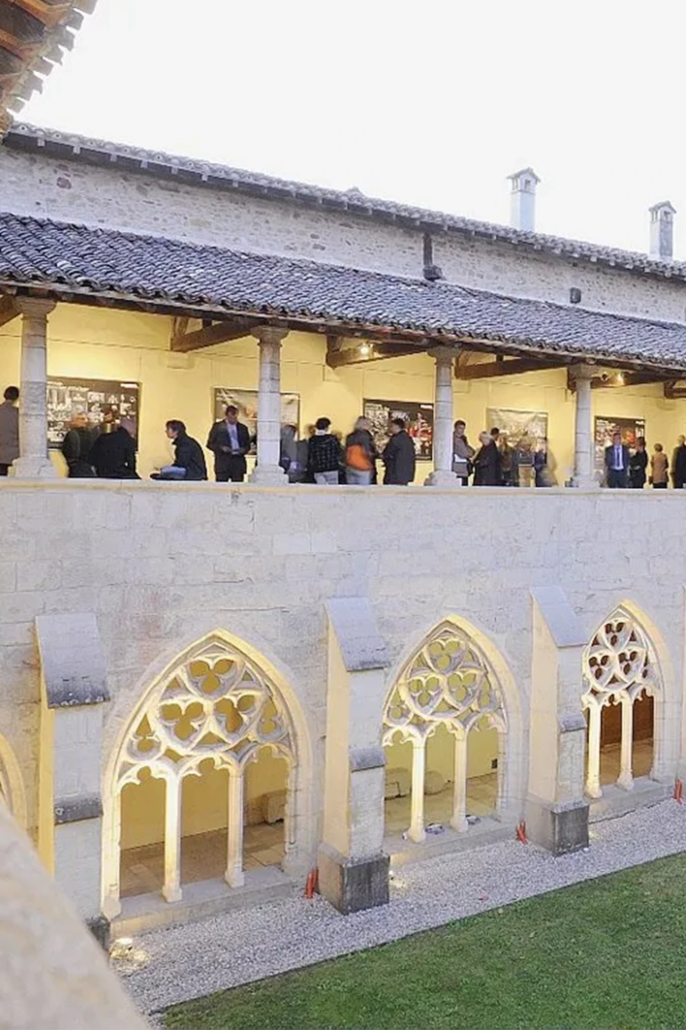

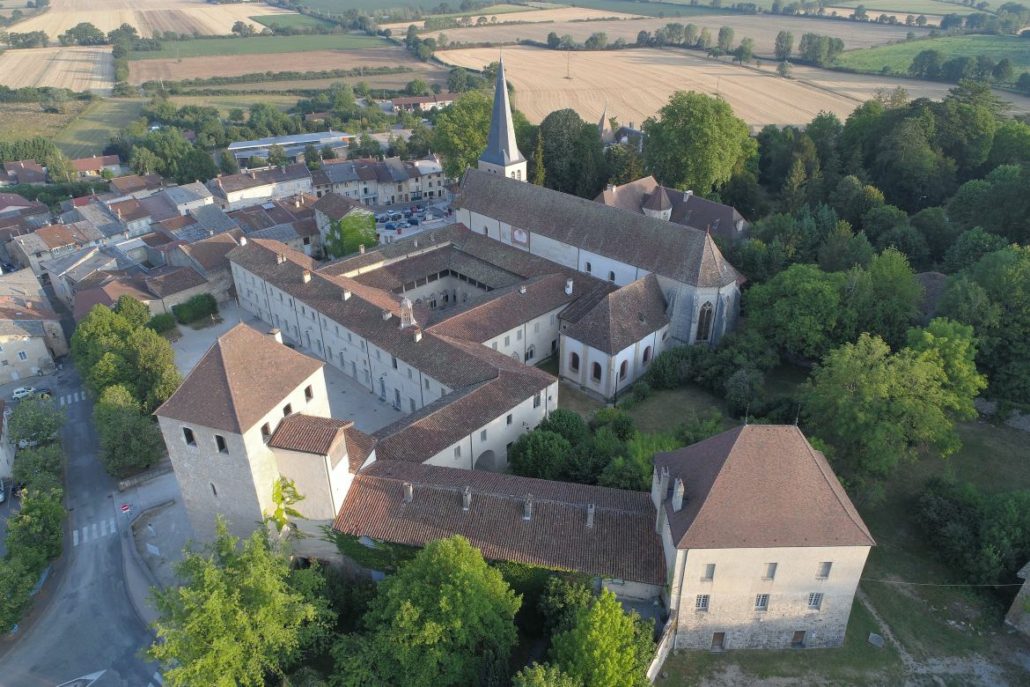

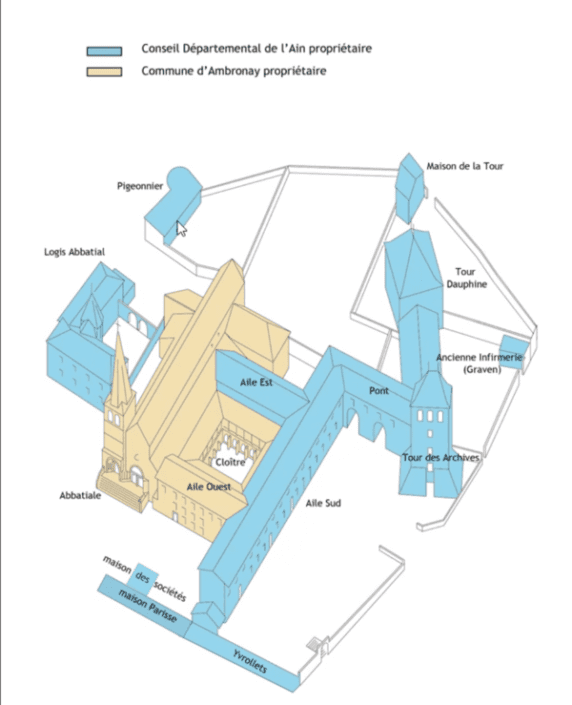

L’Abbaye d’Ambronay, située dans l’Ain, est un joyau architectural datant du IXe siècle. Fondée en 803 par Saint Bernard de Clairvaux, cette abbaye a traversé les âges, en devenant un lieu de culture et spirituel. Son architecture remarquable, mêlant styles roman et gothique, et son histoire riche en font un site patrimonial d’une grande importance. Aujourd’hui, l’abbaye est également connue pour son festival de musique ancienne, attirant des visiteurs du monde entier
Objectifs :
- Reproduire le plus fidèlement possible l’ensemble du bâtiment
- Créer et livrer une maquette 3D (BIM) prête à l’emploi
- Concevoir et mettre à disposition une expérience de visite virtuelle
Technologies utilisées
- Scanners LIDAR
- Autodesk Revit
« Travailler sur cet ensemble patrimonial exceptionnel implique forcément la compréhension précise des intrications de pièces, murs et planchers. Les retranscrire en une maquette Revit complète et exploitable a été un challenge rendu possible grâce à l’utilisation du scan fourni par la technologie LIDAR comme base de dessin.
Ainsi nous avons obtenu une maquette exploitable qui exprime clairement l’emplacement et le dimensionnement des éléments les uns par rapport aux autres : un outil indispensable à la bonne compréhension d’un site de cette ampleur.
La combinaison de la technologie de scan 3D et de la modélisation numérique permettra de faire évoluer le LOD (Level of details) dans le futur, directement sur base de cette maquette. Et ainsi répondre aux besoins et défis de la rénovation du site de l’abbaye d’Ambronay. »
ETAPES DU PROJET
Découvrez les coulisses de nos productions
1 – NUMERISATION DU SITE EN LIDAR
Numérisation du site vers le LIDAR
La première étape essentielle de notre projet a été la numérisation du site avec l’aide de notre partenaire webmy3d et de la technologie LIDAR.
Cette technologie permet de capturer des millions de points de données par seconde, créant ainsi une image précise et détaillée de l’abbaye. Le LIDAR offre une précision exceptionnelle, essentielle pour les travaux de rénovation, en fournissant des mesures exactes des structures existantes.
2 – TRAITEMENT DU NUAGE DE POINTS
Une fois les données LIDAR collectées, nous avons procédé au traitement du nuage de points. Cette étape consiste à filtrer, organiser et structurer les millions de points capturés pour créer un modèle numérique précis de l’abbaye.
Le traitement du nuage de points est crucial pour assurer la qualité et la précision des modèles 3D qui en découlent.

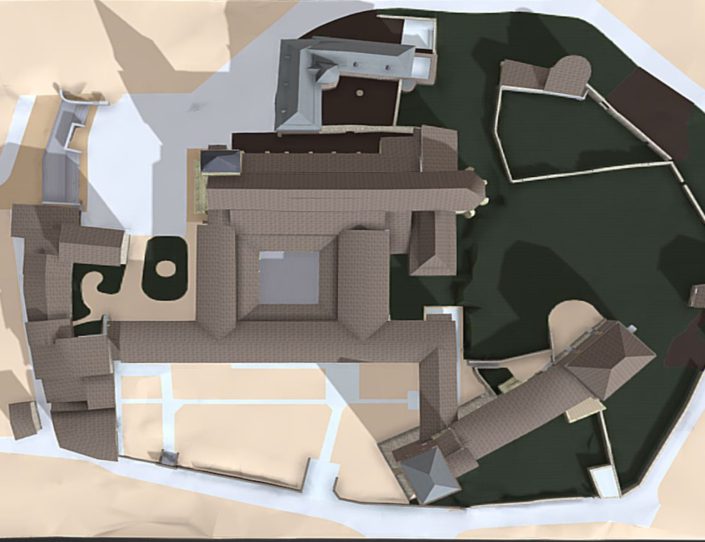

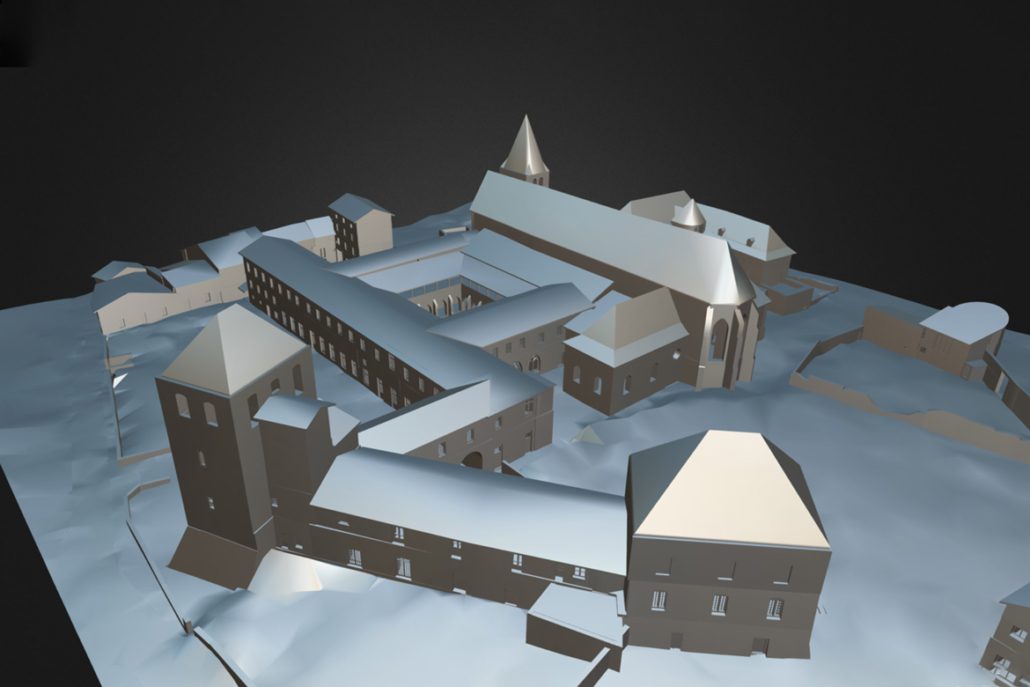

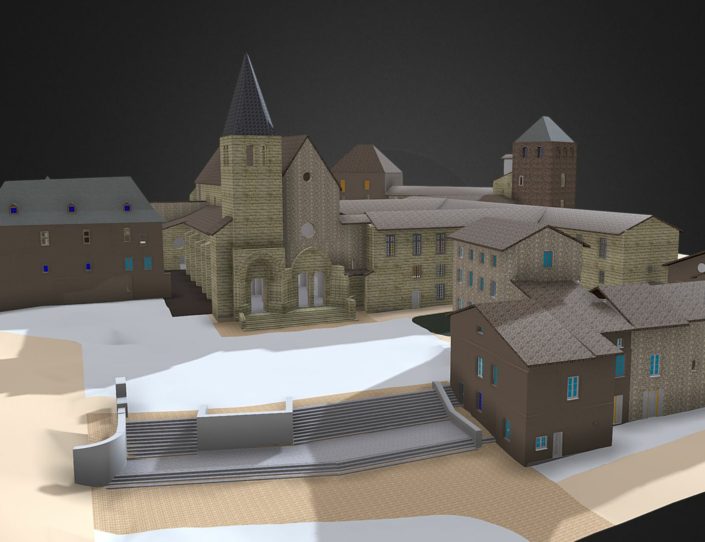

3 – MAQUETTE 3D SUR REVIT
L’étape suivante a été la création d’une maquette Revit à partir du nuage de points. Revit, un logiciel BIM (Building Information Modeling) développé par Autodesk, permet de créer des modèles numériques détaillés des bâtiments.
Cette maquette Revit servira de base pour tous les travaux de rénovation, fournissant une représentation numérique fidèle et exploitable de l’abbaye.
En fonction des besoins du projet, nous avons modélisé la maquette à différents niveaux de détail (LOD), allant de LOD 300 à LOD 500. Le LOD 300 fournit un modèle suffisamment détaillé pour la planification générale et les études de faisabilité, tandis que le LOD 500 offre un niveau de précision maximum, indispensable pour les phases de construction et de gestion des installations.
Enfin, nous avons livré la maquette Revit ainsi que les plans détaillés aux équipes de rénovation. Ces livrables comprennent toutes les informations nécessaires pour la rénovation de l’abbaye, assurant une transition fluide entre la phase de conception et celle de la mise en œuvre.
La réalisation de la maquette Revit de l’Abbaye d’Ambronay illustre parfaitement comment les technologies avancées peuvent être mises au service de la préservation du patrimoine. Grâce à la combinaison du LIDAR, de la modélisation BIM et des visites virtuelles, nous avons pu fournir des outils précis et efficaces pour la rénovation de ce site historique.
